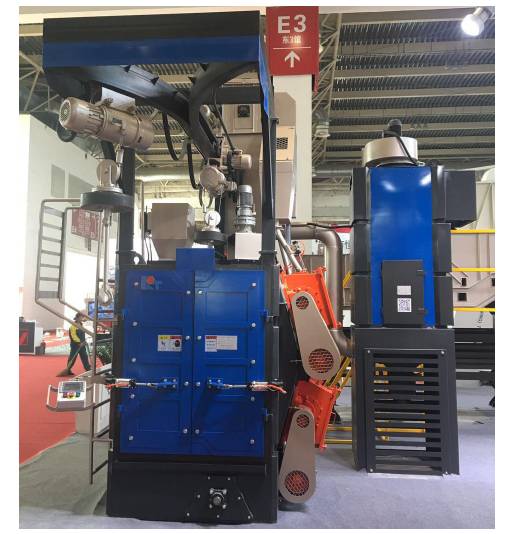

Дробеметная установка с двумя крюками Q376E

Цвет

Основной корпус – синий цвет. Лестница и защитные ограждения – желтый цвет.

Примечание

Цена дана для дробеметной установки для обработки отливок из металла или углеродистой стали. Если необходима обработка отливок из алюминия, завод пересчитает стоимость оборудования.

1

Очистная камера

1

Размер: 1400*1400*2200 мм

Эффективная площадь очистки: ф800*1200 мм

Распашная дверь открывается вручную

Герметично закрывается в верхней части

2

Дробеметное устройство

2

Расход дроби: 2*80 кг-мин

Скорость метания дроби: 73 м/сек

Передача: ременная

Мощность электродвигателя: 2*7.5 кВт

3

Элеватор

1

Производительность: 15 т/ч

Мощность: 2.2 кВт

4

Шнековый транспортер

1

Производительность: 15 т/ч

Редуктор соединен с элеватором

5

Сепаратор

1

Производительность: 15 т/ч

Скорость потока воздуха в зоне сепарации: 4-5 м/сек

Воздушный сеператор

КПД сепарации >99%

6

Загрузочная воронка

2

Контроль пневмоцилиндром

7

Система подвешивания заготовки

1

Макс.нагрузка: 500 кг

Скорость подъема: 8 м/мин

Скорость перемещения: 10 м/мин

Мощность подъемного устройства: 2*0.8 кВт

Мощность устройства перемещения: 2*0.2 кВт

8

Механизм свободного хода

1

Скорость вращения: 4.5 об/мин

Мощность: 0.75 кВт

9

Пылеуловитель

1

Расход воздуха: 3500 куб.м./ч

Мощность воздуходувки: 2.2 кВт

Мощность встряхивающего двигателя: 0.55 кВт

10

Общая мощность оборудования

Около 22.7 кВт

Рабочее напряжение: 380 В, 50 Гц

11

Потребление сжатого воздуха

Давление сжатого воздуха: 0.4-0.6 МПа

Расход сжатого воздуха: 0.1 куб.м./ч

12

Выброс пыли

Менее 120 мг/м в соответствии со стандартом КНР GB16297-1996

13

Уровень шума

Менее 93 дБ в соответствии со стандартом КНР JB/T7459.1-1999

1

Дробеметная камера

Корпус камеры, износостойкая броня из литого хрома, решетка, дверь, открывающаяся вручную и резиновая броня, уплотнение для верхней части.

Лопатка, 10 комплектов

Ресурс: 600-800 часов

Точное литье, материал изготовления Cr20

В 1 комплект входит 8 лопаток

Направляющая втулка, 10 штук

Ресурс: 1200-1500 часов

Точное литье, материал изготовления Cr20

Импеллер, 10 штук

Ресурс: 1200-1500 часов

Точное литье, материал изготовления Cr20

1 шт

2

Подвесная вращающаяся система

Электрическая таль (2 шт.), подвесные крюки под заказ, шкив трения, механизм свободного хода, направляющие

1 шт

3

Дробеметный узел в сборе

Дробемет (QY360), электродвигатель, ременной шкив, клиновидный ремень, закладная плита

2 шт

4

Элеватор

Кожух и каркас, элеваторная лента в сборе, верхний и нижний ременной шкив, механизм привода, натяжное устройство

1 шт

5

Сепаратор

Корпус сепаратора, бункер-накопитель

1 шт

6

Шнековый транспортер

Шнековый вал, гнездо подшипника

1 шт

7

Система пневматической подачи

Шибер для дроби, пневмоцилиндр, электромагнитный клапан, труба для транспортировки дроби

2 шт

8

Система электрического управления

Шкаф управления, диодные трубки

1 шт

9

Пылеуловитель

Корпус пылеуловителя, отстойная емкость, трубопровод, воздуходувка

1 шт

1

Стальной прокат

Jigang (КНР)

2

Подшипник дробеметного механизма

NSK

3

Подшипник с гнездом

Luoyang Kaifeng (КНР)

4

Электродвигатель

Shandong Huali (КНР)

5

Редуктор

Jiangsu Guomao (КНР)

6

Пневмокомпоненты

Airtac (Тайвань), Huaneng (КНР)

7

Электрическая таль

Пр-во КНР

8

Электрические компоненты

CHINT (КНР)

9

Прочие комплектующие, закупаемые на стороне

От проверенных заводов

Химический состав

C

0.80-1.20%

Mn

0.35-1.20%

Si

0.40-1.20%

S

≤0.05%

P

≤0.05%

Твердость

40～50HRC

Погрешность твердости

Max ±3.0HRC

Ресурс

2000-2800 циклов

Микроструктура

Отпущенный мартенсит или сорбит

Плотность

7.4 г/см3

Насыпная плотность

4.4 г/см3
